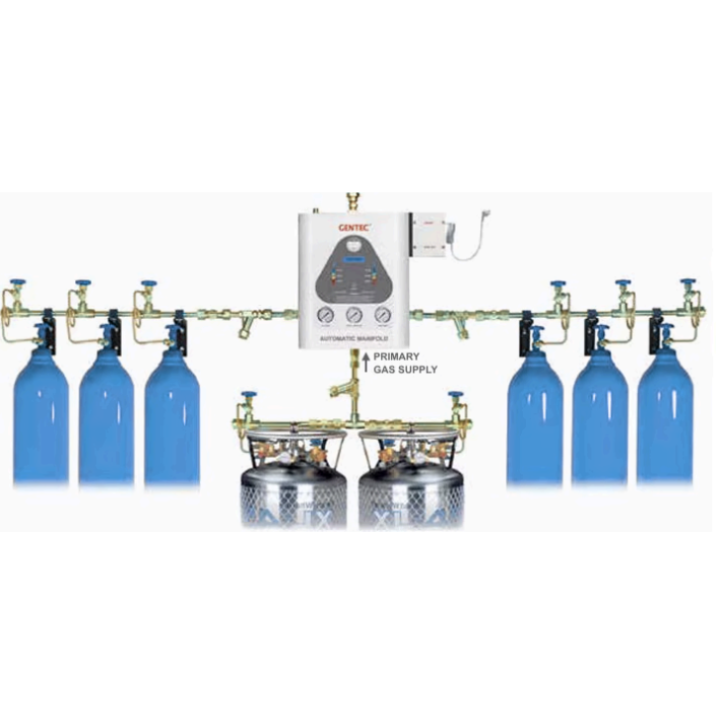

GM3-A|Hệ thống giàn gộp y tế tự động

Dòng sản phẩm GM3-A là hệ thống giàn gộp y tế hiển thị áp suất kiểu chuyển đổi hoàn toàn tự động, được thiết kế nhằm đáp ứng nhu cầu cung cấp khí liên tục không bị gián đoạn. Bình chứa dạng Dewar hoặc bồn chứa cryogenic được sử dụng làm nguồn cấp chính, hai cụm bình khí hai bên đóng vai trò là nguồn cấp dự phòng và sẽ được sử dụng sau khi nguồn chính cạn. Hệ thống này cho phép chuyển đổi hoàn toàn tự động mà không cần thao tác bằng tay, kể cả trong trường hợp mất điện hệ thống vẫn hoạt động bình thường.

Đặc điểm sản phẩm

Phần hệ thống tự động chuyển đổi

• Hộp kim loại kín, chống bụi và chống nhiễu
• Đèn LED hiển thị trạng thái hệ thống, đồng hồ hiển thị áp suất và áp suất làm việc tại đầu ra
• Cấu trúc giảm áp hai cấp giúp áp suất đầu ra ổn định hơn
• Hệ thống điều khiển chuyển đổi tự động
• Tích hợp van một chiều an toàn ngăn áp suất ngược
• Có cổng đầu ra cảnh báo từ xa và điều khiển từ xa

Phần hệ thống đường ống

• Cấu trúc gọn gàng, bố trí hợp lý, có thể gắn tường hoặc đặt ngang, dễ lắp đặt và bảo trì
• Hệ thống ống dẫn sử dụng kỹ thuật hàn bạc, tránh rò rỉ mối nối
• Thiết kế mở, dễ dàng vệ sinh và bảo trì
• Hệ thống được trang bị bộ lọc và chỉ thị lọc, giúp loại bỏ bụi, dầu và gỉ sét trong ống dẫn, lõi lọc dễ thay thế
• Dự phòng cổng kết nối với công tắc áp suất
• Toàn bộ hệ thống đã qua kiểm tra áp lực, đảm bảo an toàn và độ tin cậy
• Tuân thủ tiêu chuẩn CGA4.1 và ISO 15001, áp dụng cho khí y tế
• Phù hợp với tiêu chuẩn NFPA99 (Mỹ), HTM 02-01 (Anh) và ISO 7396

Cấu hình tiêu chuẩn

• Ống mềm nguồn cấp chính sử dụng loại kim loại dài 59” (1500mm); nguồn cấp phụ sử dụng ống mềm kim loại dài 36” (914mm) hoặc ống đồng dài 36” (914mm)
• Đầu nối với giàn gộp nguồn cấp chính dùng đầu nối tiêu chuẩn N2 số 7; nguồn cấp phụ dùng đầu nối tiêu chuẩn CGA540

Sơ đồ lắp đặt

Thông số kỹ thuật
