Mắt Thần Phòng Sạch: Thiết Kế Hệ Thống Giám Sát Môi Trường (CMS) & Tích Hợp BMS/SCADA



Chào mừng quý vị đến với phân tích chuyên sâu về công nghệ quản lý phòng sạch tiên tiến từ RAYGEN VIỆT NAM!

Trong một khu vực sạch, sự ổn định của các thông số môi trường (áp suất, nhiệt độ, độ ẩm, nồng độ hạt) không chỉ là điều mong muốn mà là yêu cầu bắt buộc được quy định bởi các tiêu chuẩn phòng sạch quốc tế như ISO 14644 và GMP. Để đảm bảo sự ổn định này 24/7, việc triển khai Hệ thống Giám sát Môi trường liên tục (CMS) và tích hợp BMS/SCADA là giải pháp không thể thiếu.

Bài viết này sẽ đi sâu vào nguyên tắc thiết kế CMS, cách nó hoạt động như "trung tâm thần kinh" của phòng sạch và những yêu cầu về tuân thủ pháp lý.



1. Phân Biệt và Vai Trò Cốt Lõi: BMS/SCADA và CMS

Mặc dù thường được nhắc đến cùng nhau, BMS, SCADA và CMS có vai trò hơi khác biệt trong môi trường phòng sạch.

Hãy cùng tìm hiểu sự khác biệt trong bài viết sau đây.

1.1. Hệ thống Quản lý Tòa nhà (BMS - Building Management System)

• Vai trò: Giám sát và điều khiển tổng thể các thiết bị cơ điện trong tòa nhà/nhà máy (HVAC, điện chiếu sáng, PCCC, v.v.).

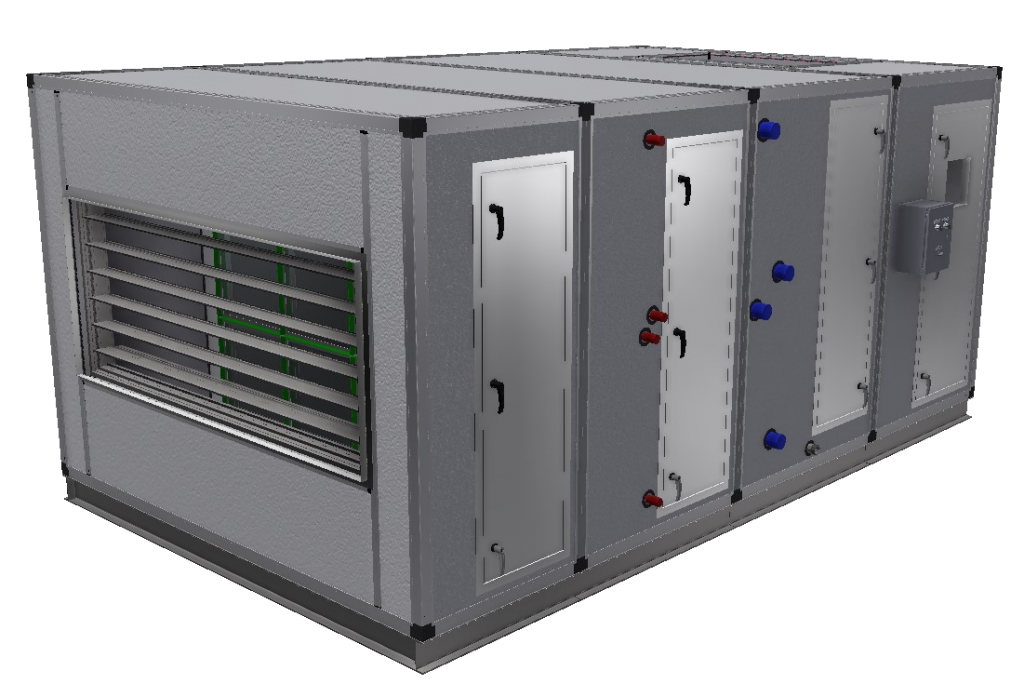

• Chức năng trong Phòng Sạch: Đảm bảo hệ thống HVAC (AHU, Chiller) vận hành hiệu quả và tiết kiệm năng lượng, điều khiển nhiệt độ/độ ẩm ở mức mục tiêu.

1.2. Hệ thống Giám sát Môi trường liên tục (CMS - Continuous Monitoring System)

• Vai trò: Tập trung giám sát các thông số rất nhạy cảm và quan trọng theo thời gian thực, có ảnh hưởng trực tiếp đến tiêu chuẩn phòng sạch.

• Các thông số chính: Chênh áp (áp suất phòng), Nồng độ hạt tiểu phân (Particle Count), Nhiệt độ, Độ ẩm.

• Yêu cầu GMP: CMS là yêu cầu bắt buộc đối với các khu vực sạch Cấp A và B (khu vực vô trùng) để liên tục cung cấp bằng chứng về sự tuân thủ.

1.3. Tích hợp SCADA (Supervisory Control and Data Acquisition)

• Vai trò: Cung cấp giao diện vận hành và thu thập dữ liệu chuyên sâu hơn, cho phép người vận hành can thiệp, điều khiển từ xa và lưu trữ dữ liệu lịch sử một cách minh bạch.

• Lợi ích: SCADA giúp hiển thị dữ liệu CMS và BMS trên một giao diện HMI (Human-Machine Interface) duy nhất, tối ưu hóa khả năng ra quyết định nhanh chóng.



2. Yêu Cầu Thiết Kế CMS Theo Tiêu Chuẩn Phòng Sạch (ISO & GMP)

Thiết kế CMS không phải là lắp đặt các cảm biến ngẫu nhiên, mà phải tuân theo phương pháp tiếp cận dựa trên rủi ro (Risk-Based Approach).



2.1. Giám sát Áp suất Chênh lệch (Differential Pressure)

• Tầm quan trọng: Đây là thông số quan trọng nhất để ngăn chặn ô nhiễm chéo giữa các khu vực sạch khác nhau.

• Thiết kế CMS: Cảm biến chênh áp phải được lắp đặt tại các vách ngăn giữa các phòng có cấp độ sạch khác nhau (ví dụ: Phòng ISO 7 và Phòng ISO 8).

• Yêu cầu cảnh báo: Hệ thống phải có khả năng cảnh báo (Audible/Visual Alarm) ngay lập tức khi chênh áp tụt xuống dưới ngưỡng an toàn (thường là $geq 10 ext{ Pa}$ hoặc $geq 15 ext{ Pa}$ theo thiết kế).



2.2. Giám sát Nồng độ Hạt Tiểu phân (Particle Monitoring)

• Yêu cầu GMP: Bắt buộc đối với khu vực sạch Cấp A/B (tương đương ISO 5) theo Phụ lục 1 EU GMP.

• Thiết kế CMS: Phải sử dụng Bộ đếm hạt từ xa (Remote Particle Counters), lắp đặt cố định tại các vị trí rủi ro cao nhất (Worst Case Location) và gần các khu vực thao tác quan trọng.

• Hệ thống Lấy mẫu: Hệ thống ống lấy mẫu phải được thiết kế tối ưu, có chiều dài và uốn cong tối thiểu để tránh thất thoát hạt, đảm bảo dữ liệu đếm hạt chính xác theo đúng tiêu chuẩn các khu vực sạch.



2.3. Giám sát Nhiệt độ và Độ ẩm (Temperature and Humidity)

• Tầm quan trọng: Ảnh hưởng đến độ ổn định của sản phẩm và khả năng phát triển của vi sinh vật.

• Yêu cầu thiết kế: Cảm biến phải được hiệu chuẩn định kỳ và đặt tại khu vực đại diện cho nhiệt độ/độ ẩm toàn phòng. Phạm vi kiểm soát thường là $20^circ ext{C} pm 2^circ ext{C}$ và Độ ẩm tương đối ($40% - 60% ext{ RH}$).



3. Tích Hợp Hệ Thống và Yêu Cầu Về Tính Toàn Vẹn Dữ Liệu

Hiệu quả của CMS nằm ở khả năng tích hợp dữ liệu và khả năng tuân thủ quy định về ghi chép điện tử.

3.1. Tính Toàn Vẹn Dữ liệu (Data Integrity)



Đây là yêu cầu tối quan trọng trong ngành Dược phẩm (GMP). Hệ thống CMS/SCADA phải đảm bảo dữ liệu là:

• Có thể Truy Nguyên (Attributable): Ghi rõ ai, khi nào, đã thực hiện thay đổi nào trên hệ thống.

• Dễ Đọc (Legible): Dữ liệu được hiển thị và lưu trữ rõ ràng.

• Đồng thời (Contemporaneous): Ghi lại theo thời gian thực.

• Nguyên bản (Original): Lưu trữ bản ghi gốc.

• Chính xác (Accurate): Dữ liệu không bị thay đổi.

  • (Quy tắc này được gọi tắt là ALCOA trong GMP).



3.2. Lưu Trữ và Báo Cáo



Hệ thống phải có khả năng lưu trữ dữ liệu dài hạn (thường là 5-10 năm) và xuất báo cáo tự động, minh bạch để phục vụ quá trình thẩm định (Validation) và kiểm tra định kỳ theo tiêu chuẩn phòng sạch.

RAYGEN VIỆT NAM cung cấp các giải pháp tích hợp SCADA tuân thủ 21 CFR Part 11 (Quy định về Ghi chép và Chữ ký Điện tử của FDA) nhằm đảm bảo tính toàn vẹn và pháp lý của dữ liệu phòng sạch.



4. Kết Luận: CMS/SCADA – Đầu Tư Cho Sự Tuân Thủ và Ổn Định



Việc thiết kế và triển khai Hệ thống Giám sát Môi trường liên tục (CMS) và tích hợp BMS/SCADA là bước tiến không thể thiếu để duy trì tiêu chuẩn phòng sạch và chất lượng sản phẩm trong môi trường sản xuất nghiêm ngặt. Đây là sự đầu tư chiến lược giúp:

1. Đảm bảo sự ổn định của môi trường sản xuất theo thời gian thực.

2. Phát hiện và cảnh báo sớm mọi sai lệch.

3. Cung cấp bằng chứng tuân thủ pháp lý minh bạch cho các cơ quan chức năng.

Hãy để RAYGEN VIỆT NAM tư vấn và thiết kế hệ thống CMS/SCADA toàn diện, giúp quý vị vận hành các khu vực sạch một cách an toàn và hiệu quả nhất.
