Bộ điều chỉnh lưu lượng gió (CAV Controller)

Bộ điều khiển lưu lượng gió với mức lưu lượng không khí không đổi là thiết bị điều chỉnh cơ khí, hoạt động không cần nguồn điện, được thiết kế để điều chỉnh chính xác lưu lượng không khí cung cấp hoặc hút trong các hệ thống thông gió lưu lượng không đổi. Sản phẩm phù hợp cho cả không khí cấp và không khí hồi. Mỗi thiết bị được thiết lập lưu lượng tham chiếu và kiểm tra chức năng khí động học trước khi xuất xưởng.

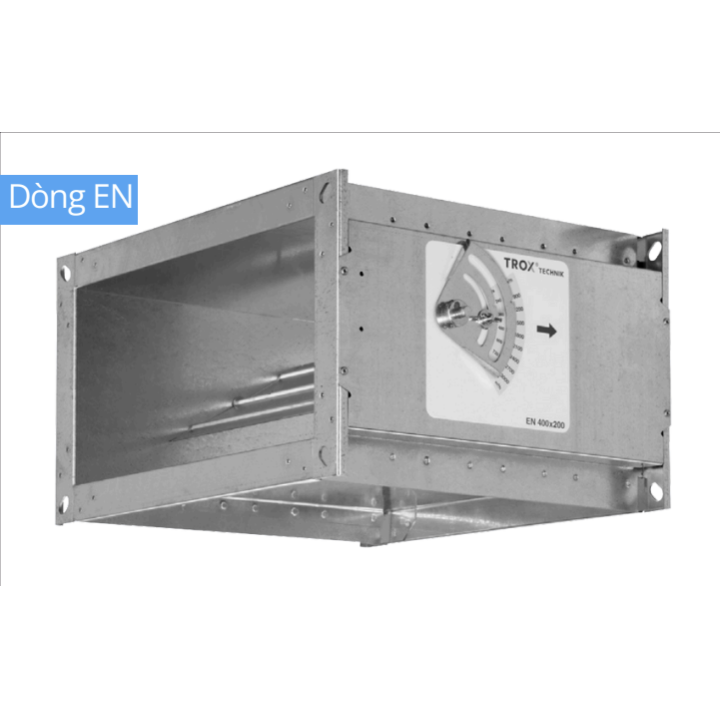

• Phiên bản EN: Dòng tiêu chuẩn

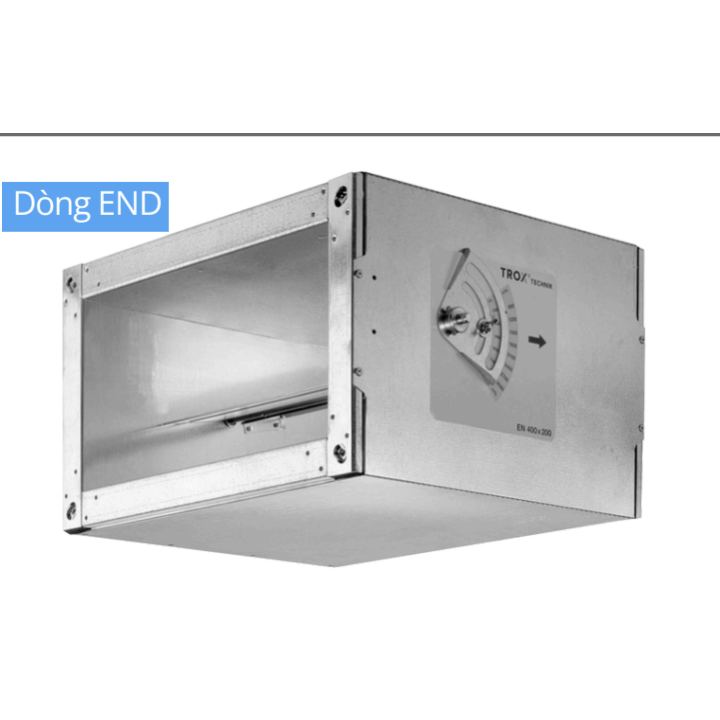

• Phiên bản END được trang bị thêm lớp cách âm, giúp giảm tiếng ồn phát ra từ vỏ thiết bị.

Đặc điểm sản phẩm

• Kích thước tiêu chuẩn 200 x 100 đến 600 x 600 (dòng EN và END)
• Vỏ hình hộp, có mặt bích kết nối hệ thống ống chữ nhật
• Có thể dễ dàng điều chỉnh lưu lượng mong muốn bằng thang đo bên ngoài, không cần dụng cụ.
• Khi hệ thống thay đổi áp suất (ví dụ: đóng/mở đoạn ống gió), các bộ giảm lưu thông thường sẽ thay đổi lưu lượng toàn hệ thống – nhưng với bộ điều khiển EN/END thì không bị ảnh hưởng.
• Cơ chế hoạt động: lực khí động học điều chỉnh cánh van để duy trì lưu lượng không đổi trong toàn bộ phạm vi áp suất chênh lệch, với sự hỗ trợ của màng khí tự giãn nở và lò xo lá.
• Độ chính xác của thang đo: ±4%.
• Giữ lưu lượng ổn định trong dải áp suất chênh lệch từ 50–1000 Pa.
• Dải nhiệt độ hoạt động: 10–50°C
• Vận hành chính xác ngay cả trong điều kiện dòng khí vào/ra không lý tưởng (yêu cầu chiều dài đoạn thẳng phía trước 1.5B, phía sau 0.5B)
• Cơ cấu vận hành không cần bảo dưỡng định kỳ.
• Vật liệu cấu tạo: (1) Vỏ: Thép tấm mạ kẽm, có thể sơn tĩnh điện màu xám bạc (RAL 7001). (2) Các bộ phận bên trong: Thép không gỉ cho kích thước nhỏ; thép tấm mạ kẽm cho kích thước lớn. (3) Màng giãn nở: Polyurethane. (4) Vòng bi: Có lớp phủ PTFE. (5) Lò xo lá: Thép không gỉ.
• Tùy chọn bổ sung:

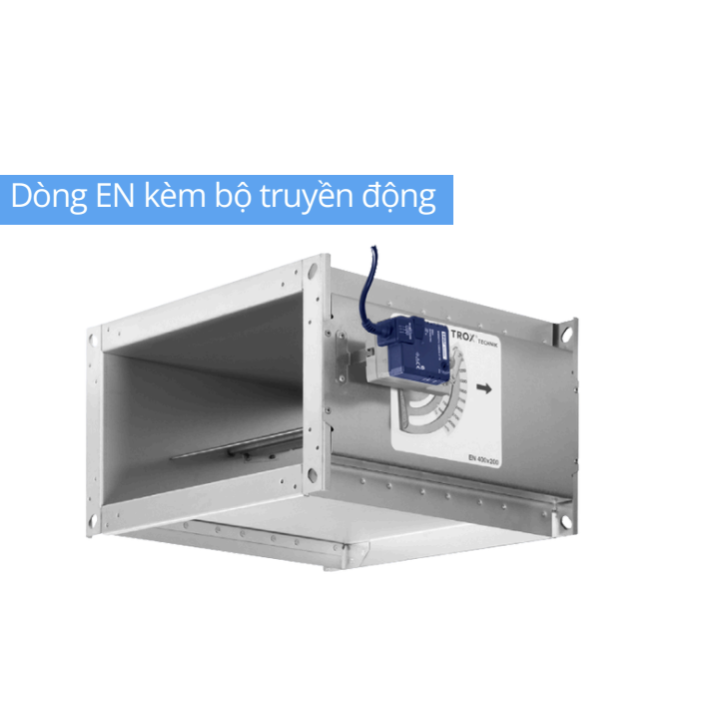

  • Dòng EN có thể lắp thêm bộ truyền động (nguồn điện: 24 VAC hoặc 230 VAC) nếu cần điều chỉnh lưu lượng từ xa.

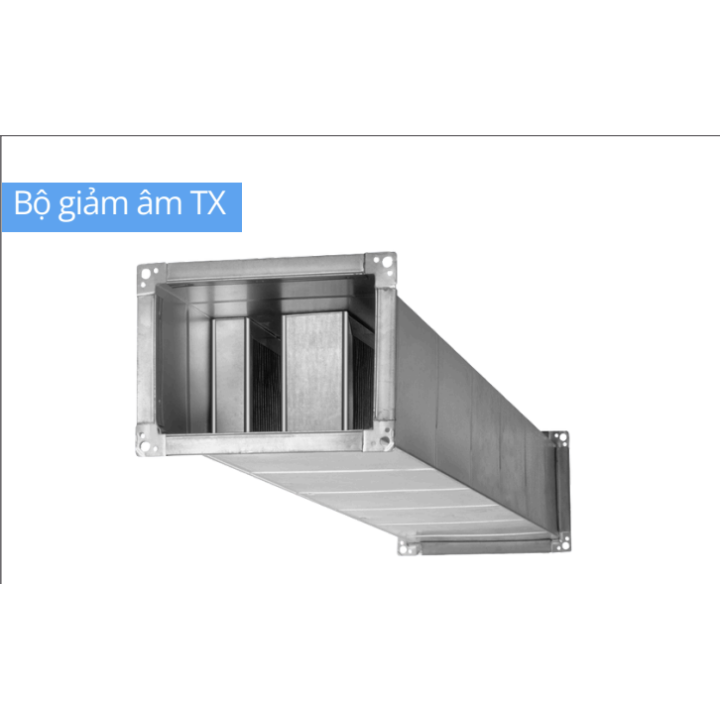

  • Dòng EN/END có thể sử dụng bộ giảm âm TX để giảm tiếng ồn do không khí gây ra. Chất liệu: (1) Vỏ: thép tấm mạ kẽm (2) Lớp lót bằng bông khoáng đạt chuẩn DIN 4102 (chống cháy cấp A2) và đạt chuẩn RAL-GZ 388, có khả năng phân hủy sinh học theo TRGS 905 và chỉ thị EU 97/69/EC. (3) Bề mặt lớp bông khoáng phủ vải sợi thủy tinh, chống xói mòn do tốc độ gió lên đến 20 m/s, chống nấm mốc và vi khuẩn.

Tiêu chuẩn kỹ thuật

• EN 1751 – Cấp độ rò rỉ vỏ thiết bị: C
• VDI 6022 – Tiêu chuẩn vệ sinh
• DIN EN ISO 5135 – Đo lường mức công suất âm thanh
